系统组成

视频监控系统由前端监控点、传输链路、监控中心存储、控制及显示等部分构成。

系统前端监控点主要是指设置在主要出入口、内部通道、廊道等部署球形摄像机、枪式摄像机、半球摄像机;

传输链路包括前端摄像机到中心的视频传输、云台控制、电源供应等线路;监控中心设置NVR及显示器，NVR 负责视频存储和解码输出，管理人员登入NVR可以对前端摄像机及录像存储进行个性化设置，并对前端视频实现最大16路的同步回放功能。

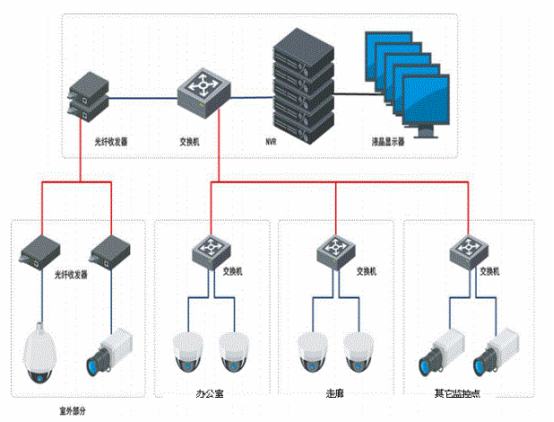

系统结构

系统功能

❑ 昼夜成像功能

❑ 前端设备控制功能

❑ 回放查询功能

系统设计

前端监控点位设计

前端摄像机是整个安全防范系统的原始信号源，主要负责各个监控点现场视频信号的采集，并将其传输给视频处理设备。监控前端的设计将结合实际监控需要选择合适的产品和技术方法，保证视频监控的效果。作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是:图像清晰真实、适应复杂环境、安装调试简便。

1、图像真实清晰

2、适应复杂环境

3、安装调试简便

传输子系统设计

传输方式的类型

监控系统中，视频信号的传输是整个系统非常重要的一-环，这部分的造价虽小，但关系到整个监控系统的图像质量和使用效果，因此要选择经济、合理的传输方式。目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，应选择不同的传输方式。

对于的监控环境，信号线传输建议如下:

      1、一般监控点到监控中心的距离不超过80米时，为确保监控系统的图像质量，一般建议采用非屏蔽双绞线传输方式;

      2、室外部分监控点位较为分散，且离 监控中心较远，采用光纤收发器+光纤的方式进行传输;

      3、办公楼部分，先通过接入交换机汇集，再通过光纤的方式传输到监控中心;

      4、办公楼内部传输采用非屏蔽双绞线的方式传输，同时需合理设计保证传输距离不超过80米。

      5、当必须穿越复杂电磁环境时(如附件有大功率电动机)时，建议采用光纤传输方式。

电源及控制信号传输

前端摄像机建议采用UPS统一供电，UPS供电线路部署到每个楼栋或室外弱电箱，通过变压后输出给前端摄像机，直流供电线路采用RVV2*1. 0;

监控室设计

监控室主要包括NVR,液晶显示器，其中NVR用于前端视频录像存储，配合显示器可以实现图像预览，回放图像，抓图及图片的回放、备份，实现多画面分割下的不同通道并行预览与回放，实现可对硬盘进行配额管理，对不同通道分配不同的录像保存容量，设置不同的录像保存周期等;统一接收并处理前端报警信号。
