综合布线系统采用模块化设计，物理上为星形结构，逻辑上为总线结构，这样既有利于系统连接和扩充，保持很高的灵活性；同时也能保证信息传输的高速率。标准上符合EIA/TIA568商用建筑物配线标准和常用通信标准，兼容多个厂家的产品设备，支持各种模拟信号、数字信号、语音、数据和图像的传递以及控制信号和弱电信号的应用。

综合布线系统是大楼智能化系统的基础，作为通信系统的主要物理支持平台的结构化综合布线是系统建设的重点。大楼的综合布线系统必须要满足大楼信息化管理的要求。结构化布线系统的大部分子系统都位于建筑物内部，一旦完成建设将很难变更系统地结构并对系统进行升级，所以在建设初期就明确结构化布线系统作为一个基础的物理平台，需要具有一定的超前性。

设计原则

综合布线系统应是开放的、模块化的系统体系，具备使用灵活性、管理简便、扩充方便等特点，并能保持其先进性。综合布线系统是整个信息系统的基础。综合布线的设计遵循以下原则：

❑  标准化

❑  先进性

❑  实用性

❑  灵活性

❑  兼容性

❑  安全可靠性

❑  可扩充性

❑  经济性

系统设计

传输介质选择

结构化综合布线系统中常用有三种传输介质可供选择:

a.五类（6类）非屏蔽双绞线（或屏蔽双绞线）

b.(GigaSPEED)千兆比特（六类）4对非屏蔽双绞线

c.光缆

根据项目具体情况及用户所提出的要求，本方案设计中数据主干传输介质采用国产6芯室外单模光缆，建筑物内的水平子系统在性能上可采用6类线缆。五类线缆能支持最高622M的高速网络，技术成熟，在各行各业得到了广泛的应用，且可以用最后一对待体语音线缆；六类线缆是近两年研究出来的最新成果，其性能指标在五类的基础上有所提高，但其成本相对昂贵，且对产品的兼容性及施工技术要求严格。因此我们确定水平子系统的传输介质选用的6类非屏蔽双绞线，完全满足其数据、语音及抗干扰的要求。

工作区子系统

工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，包括装配软线、连接器和连接所需的扩展软线，并在终端设备与I/O之间搭桥。

工作区子系统中所使用的连接器必须具备有国际ISDN标准的8位接口，这种接口能接受大楼自动化系统所有低压信号以及高速数据网络信息和数码声频信号。

水平子系统

从用户工作区连接至垂直主干线子系统的线便是水平布线子系统，它与主干线子系统的区别在于：水平布线子系统总是在一个楼层上，并与信息插座连接。在综合布线系统中，水平子系统由4对非屏蔽双绞线组成，能支持大多数现代通信设备。如果需要某些宽带应用时，可以采用光缆。

从用户工作区的信息插座开始，水平布线子系统在交线处连接，或在小型通信系统中在以下任何一处进行互连：远程通信接线间、干线接线间或设备间。在设备间中，当终端设备位于同一楼层时，水平布线子系统将在干线接线间或远程通信接线间的交叉连接处连接。

垂直主干子系统

垂直干线子系统又称垂直主干线子系统，它提供建筑物干线电缆的路由，是指从主配线间至楼层配线间的电缆。干线子系统通常是在二个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。该子系统由所有的布线由电缆组成，包括导线和光纤以及将此光纤连到其它地方的相关支撑硬件及从主要单元如计算机房或设备间和其它干线接线间来的电缆。

为了与建筑群的其它建筑物进行通信，干线子系统将中继线交叉连接点和网络接口（由电话局提供的网络设施的一部分）连接起来。网络接口通常放在设备相邻近的房间。网络接口为这些设施和建筑物综合布线系统之间划定界限。

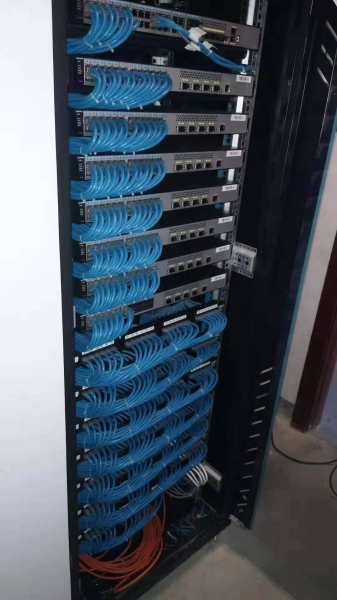

管理子系统

管理应对设备间、交界间和工作区的配线设备、线缆、信息插座等设施，按一定的模式进行标识和记录，并符合以下规定：

规模较大的布线系统宜采用计算机进行管理，简单的布线系统宜按图纸资料进行管理，并应做到记录准确，及时更新、便于查阅。

每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定唯一的标志。

配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识，并应有详细的书面记录和图纸资料。

电缆和光缆的两端均应标明相同的编号。

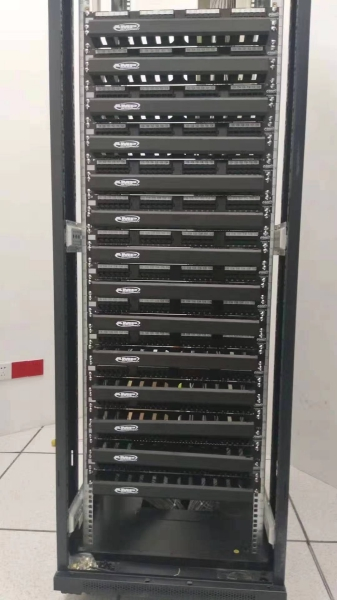

设备间子系统

设备间子系统由设备间中的电缆、连接器和有关的支撑硬件组成。它的作用是把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来。该子系统还包括设备间和邻近单元如建筑物的入口区中的导线。这些导线将设备或避雷装置连接到有效建筑物接地点。
